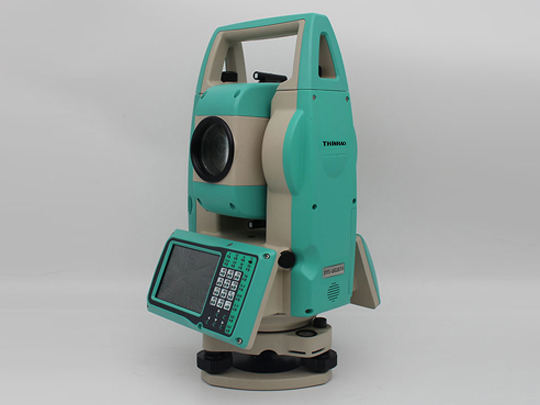

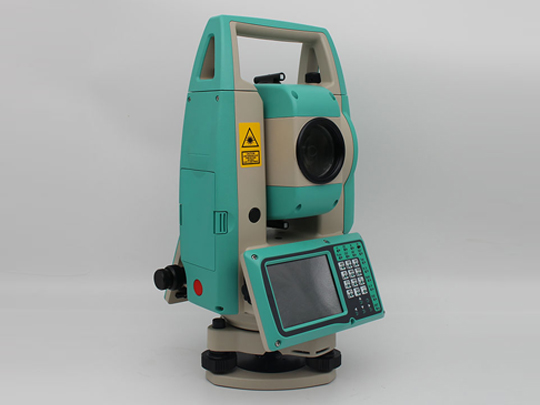

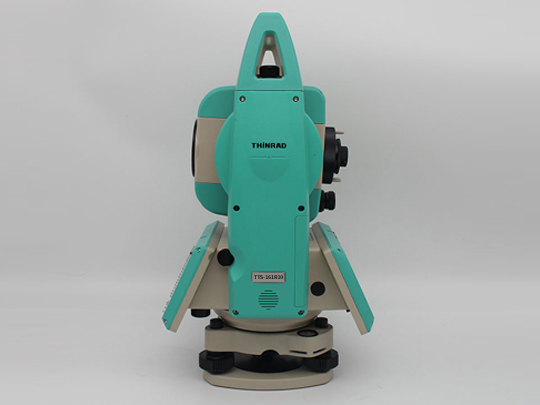

星瑞達全站儀TTS-161R10采用全新獨特的系統,配以亮彩的超大觸摸屏,讓操作更為簡便隨心。先進的免棱鏡激光測距技術有助于解決各種測量難題,豐富的機載程序讓測量的方式更加多樣化,使測量工作的效率進一步提升。
型號 | TTS-161R10 | ||||
角度測量 | 精度 | 1″ | |||
距 離 測 量 | 單棱鏡 | 6km | |||
反射片 | 1km | ||||
無棱鏡 | 1km | ||||
精度 | 棱鏡 | ±(1+1×10-6D)mm | |||
反射片 | ±(1+1×10-6D)mm | ||||
無棱鏡 | ±(2+2×10-6D)mm | ||||
測量時間 | 精測單次小于1.2s,連續0.35s,跟蹤0.2s | ||||
測量系統 | 基礎頻率70-150MHz | ||||
氣象改正 | 輸入?yún)?shù)自動改正 | ||||
大氣遮光和地球曲率改正 | 輸入?yún)?shù)自動改正,K=0.14/0.2可選 | ||||
反射棱鏡常數改正 | 輸入?yún)?shù)自動改正 | ||||
溫度氣壓改正 | 自動 | ||||
望遠鏡 | 成像 | 正像 | |||
放大倍率 | 30× | ||||
有效孔徑望遠 | 45mm | ||||
有效孔徑測距 | 47mm | ||||
分辨率 | 3″ | ||||
視場角 | 1°30′ | ||||
最短視距 | 1m | ||||
筒長 | 152mm | ||||
角 度 測 量 | 測角方式 | 絕對編碼 | |||
光柵盤直徑 | 79mm | ||||
最小顯示讀數 | 0.1" | ||||
探測方式 | 水平角 | 四重 | |||
豎直角 | 四重 | ||||
測角單位 | 360°/400GON/6400MIL可選 | ||||
豎直角0°位置 | 天頂0°/水平0°可選 | ||||
水準器 | 長水準器 | 30″/2mm | |||
圓水準器 | 8′/2mm | ||||
補償器 | 系統 | 雙軸液體光電式 | |||
工作范圍 | ±3′ | ||||
分辨率 | 1″ | ||||
測量觸發鍵 | 一鍵式測量快捷鍵 | 有 | |||
光學對點器 | 成像 | 正像 | |||
放大倍率 | 3× | ||||
調焦范圍 | 0.3m~∝ | ||||
視場角 | 4° | ||||
顯示器 | 類型 | 彩色TFT,3.5寸 | |||
輸入 | 類型 | 電阻式觸摸屏、按鍵 | |||
鍵盤 | 自動感光鍵盤(可夜視),自動感光調節亮度/手動調節(雙模式) | ||||
數據傳輸 | RS-232C | 有 | |||
USB | 有 | ||||
藍牙 | 有 | ||||
U盤 | 有 | ||||
存儲卡 | SD卡 | 有 | |||
數據格式 | 坐標數據信息可調換位置,并可直接導出CASS格式 | ||||
機載電池 | 電源 | 鋰電池 | |||
電壓 | 7.4V | ||||
連續測距測角 | 大于12小時 | ||||
使用環境 | 使用環境溫度 | -20°~+50℃ | |||
防水等級 | IP55 | ||||
尺寸及重量 | 外形尺寸 | 206mm×200mm×353mm | |||
重量 | 6.0kg |
